Як називаються частини промислової швейної машини?

1Швейна головка

Також називають: головка, корпус машини

Це власне машина: чавунний або алюмінієвий корпус, у якому розміщені всі механізми. Ліворуч у неї фронтальна частина, де працює голка, зверху рукав, праворуч стійка, а внизу платформа, на яку лягає тканина. Головку врізано в стільницю.

2Маховик

Також називають: шків, ручне колесо

Колесо з правого боку. Воно з’єднане з головним валом, і, повертаючи його рукою, ви повільно піднімаєте й опускаєте голку. Напрямок залежить від машини: у машинах човникового стібка його повертають на себе, проти годинникової стрілки, а в оверлоках від себе, за годинниковою стрілкою.

3Бобінотримач

Також називають: стійка для бобін, ниткотримач

Бобінотримач стоїть на стільниці за машиною. Він тримає бобіни ниток, а вгорі має напрямники, якими нитка спускається до машини. Якщо нитка зісковзує з бобіни й чіпляється за тарілку, вона рветься.

4Нитконапрямники

Також називають: ниткові напрямники, вушка, напрямні

Вушка та гачки, через які проходить верхня нитка від бобінотримача до голки. Якщо нитка проскочить один із них, стібок виходить поганим або нитка рветься.

5Регулятор натягу нитки та компенсаційна пружина

Також називають: натяг, натягувач, шайби натягу; компенсаційна пружина: пружина ниткопритягувача, контрольна пружина

Шайби, що затискають верхню нитку й створюють натяг. У машинах з обрізувачем нитки їх два: невеликий попередній натяг і основний регулятор. Поруч із регулятором стоїть компенсаційна пружина, яка вибирає слабину нитки, поки формується стібок.

6Ниткопритягувач

Також називають: важіль ниткопритягувача, нитковідтягувач

Важіль, що ходить угору-вниз на головці над голкою. Саме він затягує кожен стібок: коли човник уже провів петлю навколо шпульки, ниткопритягувач піднімається й затягує нитку. Його рух, кінематика, дуже важливий і залежить від типу та розміру човника, тому в кожної машини він свій. Щоб почати шити, він має бути у крайньому верхньому положенні, інакше нитка вискочить із голки.

7Голководій і голка

Також називають: голкова штанга, голкотримач

Голководій ходить угору-вниз і тримає голку гвинтом. Голка проводить верхню нитку крізь тканину. Кожна машина потребує певної системи голок: у прямострочних машинах з плоскою платформою це зазвичай DB×1, а у важких 134 або DP×5.

8Лапка

Також називають: притискна лапка, лапка

Лапка притискає матеріал до рейки транспортера. Без неї не сформується стібок і матеріал не просуватиметься. Форм дуже багато, кожна під свою роботу: на фото, наприклад, лапка для пришивання блискавок. Піднімають її важелем на головці, колінним підйомником або, в електронних машинах, педаллю. Силу притиску регулюють гвинтом у верхній частині головки або, на деяких машинах, як-от Dürkopp Adler 281, великим коліщатком на рукаві.

14Регулятор довжини стібка

Також називають: шкала стібка, регулятор довжини стібка

Колесо з цифрами на рукаві або стійці. Воно задає довжину стібка в міліметрах. В електронних машинах її встановлюють на панелі.

15Важіль зворотного ходу

Також називають: важіль закріпки, реверс; кнопка закріпки або зворотного ходу

Важіль поруч із регулятором. Поки ви його тримаєте опущеним, машина шиє назад, роблячи закріпку. Багато машин мають ще й кнопку закріпки на головці біля голки, щоб закріплювати шов, не відпускаючи тканину. Електронні машини також самі роблять закріпку на початку й наприкінці шва.

16Оглядове віконце масла

Також називають: масляне віконце

Віконце на машинах з автоматичним змащуванням. Коли машина працює, у ньому має бути видно, як бризкає масло. Якщо не бризкає, змащування не працює, і машину треба зупинити. Рівень масла перевіряють у піддоні під машиною.

17Моталка

Також називають: намотувач шпульки

Моталка, встановлена на самій машині, зазвичай на рукаві. Вона намотує нитку на шпульку, поки ви шиєте: ставите шпульку на вал, заправляєте нитку, і моталка сама зупиняється, коли шпулька повна. На інших машинах моталка окрема, прикручена до стільниці.

9Голкова пластина

Також називають: голкова пластинка, пластина

Плоска пластина під лапкою. У ній є отвір, через який опускається голка, і прорізи, з яких виходить рейка. Під нею розташовані човник, шпульний ковпачок і шпулька.

10Рейка транспортера

Також називають: транспортер, зубчаста рейка

Зубці, що виступають крізь пластину й просувають тканину на кожному стібку. У машинах з потрійним просуванням тканину одночасно просувають рейка, голка і крокуюча лапка.

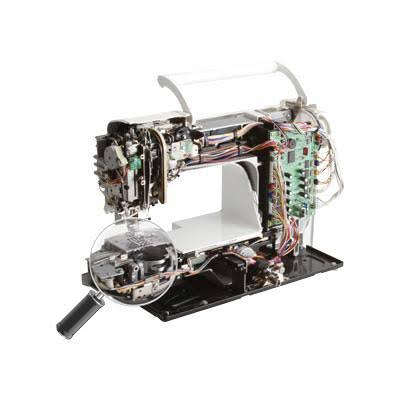

11Човник

Також називають: човниковий механізм, гачок

Це серце машини і деталь, що утворює човниковий стібок. Він обертається під голковою пластиною: його носик захоплює петлю верхньої нитки й проводить її навколо шпульки. Він має бути синхронізований з голкою з точністю до міліметра.

12Шпульний ковпачок

Офіційна назва: шпульний ковпачок
Також називають: шпуледержатель, бобінний ковпачок

Футляр, у якому стоїть шпулька, вставлений усередину човника. Має пружину з невеликим гвинтом, що задає натяг нижньої нитки. Про цю деталь часто питають як про «частину, куди вставляється бобіна».

13Шпулька

Офіційна назва: шпулька
Також називають: бобіна

Маленька котушка з нижньою ниткою. Її намотують на моталці й вставляють у шпульний ковпачок.

18Стільниця

Плита, в яку врізано машину. У ній зроблено виріз під розмір головки, а зверху стоїть бобінотримач.

19Стіл (станина)

Також називають: станина

Металева конструкція на ніжках, що тримає стільницю. На ній кріпиться педаль, а часто й двигун, підвішений під стільницею.

20Двигун

Також називають: сервомотор

Сьогодні майже всі двигуни є сервомоторами: вони не шумлять, обертаються лише тоді, коли ви натискаєте педаль, і можуть зупинятися з голкою вгорі. Електронні машини мають двигун усередині головки і блок керування під стільницею.

21Колінний підйомник

Офіційна назва: колінний підйомник

Важіль під стільницею, який натискають коліном. Він піднімає лапку, і вам не треба відпускати тканину.

22Педаль

Також називають: пускова педаль

Натискаючи носком, ви шиєте, і що сильніше натискаєте, то швидше йде машина. У машинах з обрізувачем нитки натискання п’ятою назад піднімає лапку або обрізає нитку.

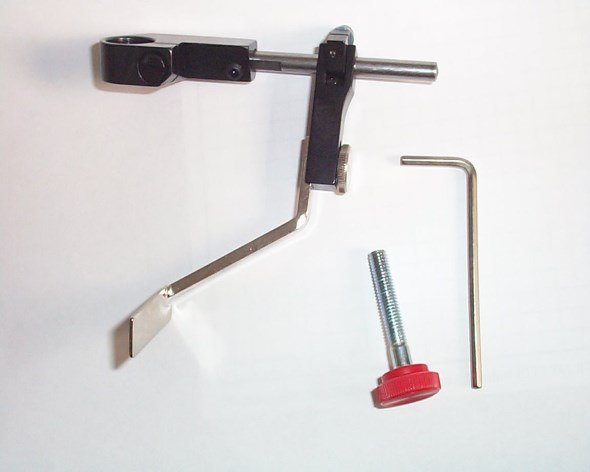

Напрямна-упор

Офіційна назва: напрямна-упор
Типи: стаціонарна напрямна-упор і навісна (відкидна) напрямна-упор

Служить упором для краю тканини, тож шов завжди йде на однаковій відстані від краю. Є два типи: стаціонарна, яку прикручують до платформи машини, і навісна, що проходить над матеріалом і відкидається, коли не потрібна.

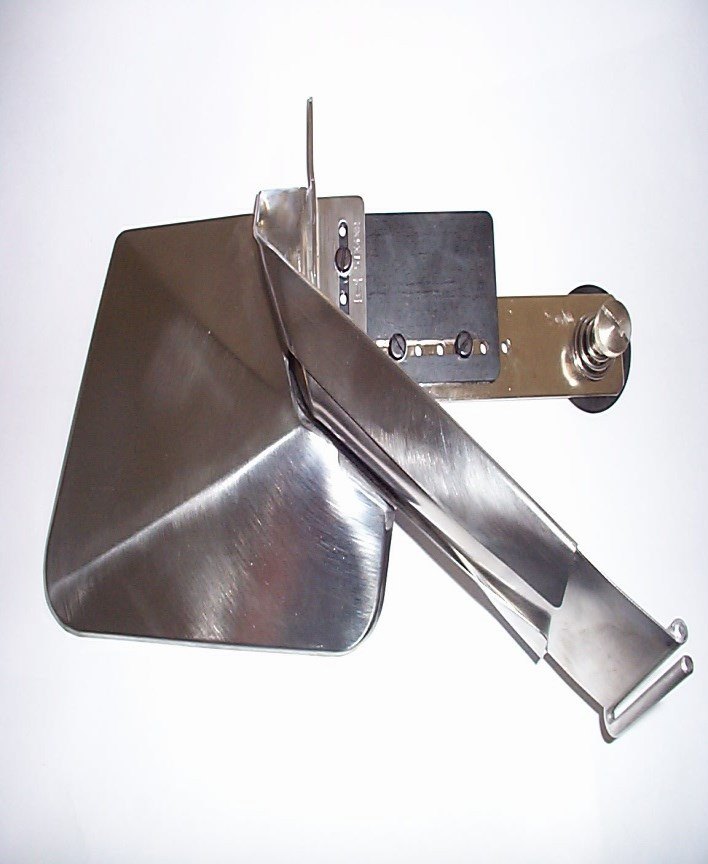

Окантувач і загинач

Також називають: лійка, загинач, косий обкант

Лійка, яка загинає стрічку або тканину до того, як вона дійде до голки. Дозволяє окантовувати або підгинати край за один прохід.

Захист пальців

Офіційна назва: захист пальців
Типи: дротяний захист пальців і пластинчастий захист пальців

Стоїть перед голкою та лапкою, щоб палець не потрапив під голку. На фото дротяний захист пальців. Багато машин мають ще й прозорий екран, що захищає очі, якщо голка зламається. Це деталі безпеки, і знімати їх не можна.
