Які матеріали ми зварюємо, а які ні
Герметичне з’єднання без нитки й шва для технічних тканин і нетканих матеріалів: геотекстиль, функціональний одяг, фільтрація, сонцезахист і медичні вироби. Ми зварюємо тканини й гнучкі синтетичні матеріали — не метал і не жорсткий пластик.
Maquinorya — офіційний представник PFAFF Industrial в Іспанії з машин для зварювання та термозварювання. Дивитися на сайті PFAFFПосібники з ультразвукового зварювання
Перш ніж дивитися моделі — чотири статті, що відповідають на запитання, які виникають завжди: чи підходить ваш матеріал, як працює процес, чим він відрізняється від інших технологій і чи варто відмовитися від шиття.
Які матеріали можна зварювати ультразвуком
Термопласти, неткані матеріали й матеріали з покриттям — так; бавовна, льон і шкіра — ні. І що робити зі змішаними, бо саме до них належить більшість реальних випадків.
Як працює ультразвукова зварювальна машина
Генератор, перетворювач, сонотрод і ролик. Чому тепло виникає всередині матеріалу і які параметри налаштовують для кожної тканини.
Ультразвук, гаряче повітря чи термоклин: що обрати
Чотири технології зварювання текстилю в порівнянні: джерело тепла, придатні матеріали й товщини.
Шити чи зварювати: коли варто змінити процес
Чотири критерії для рішення, починаючи з того, що вирішує найбільше випадків: чи має шов бути герметичним.
Хочете пропустити теорію? Надішліть нам зразок свого матеріалу і ми одразу скажемо, чи він зварюється і з якими параметрами.

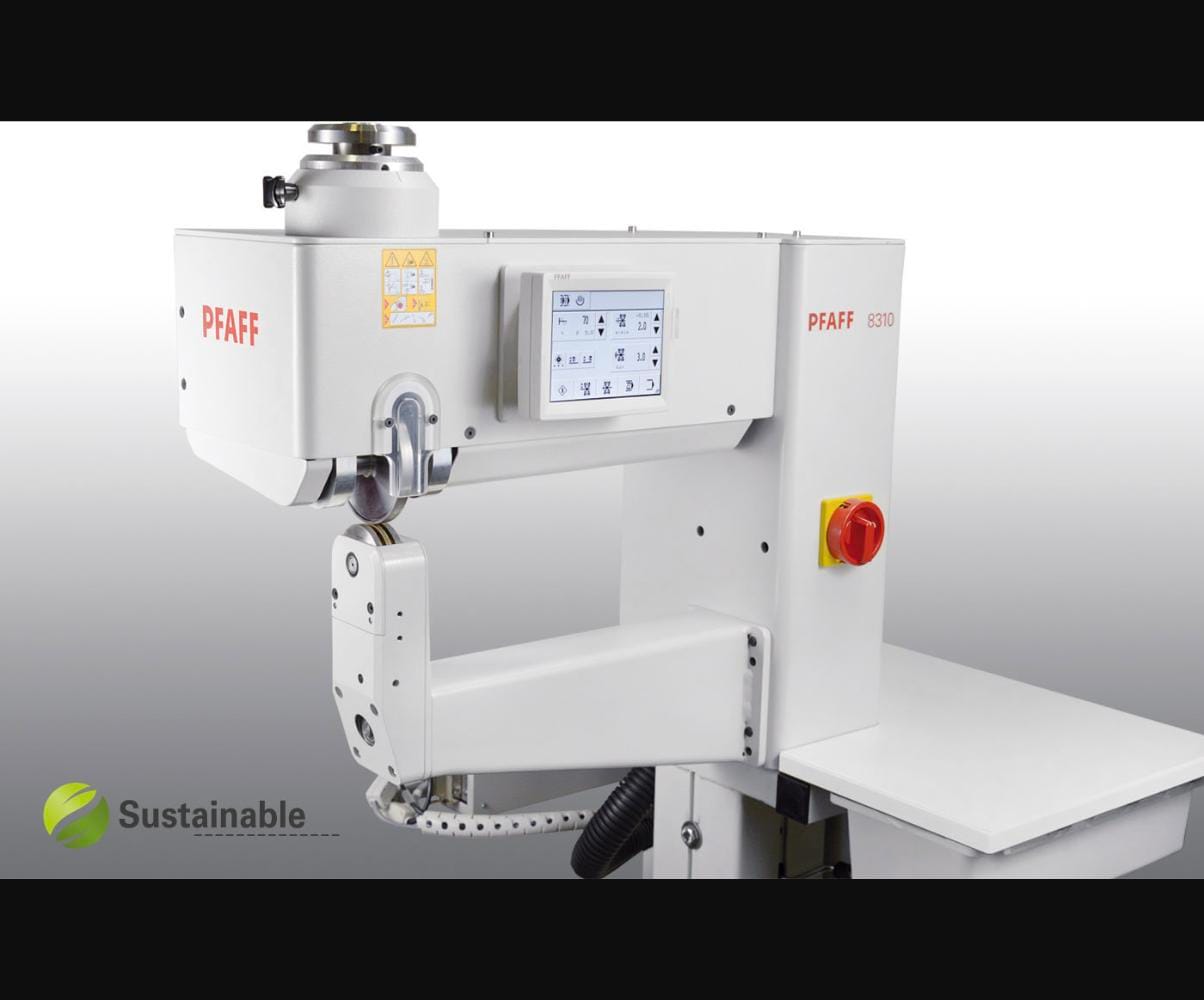

PFAFF 8310-041/004
Програмована ультразвукова зварювальна машина у версії з вертикальною колонкою. Серія Seamsonic з електронним керуванням потужністю, амплітудою, швидкістю та тиском. Частота 35 кГц, 400 Вт. Сенсорна панель P1 з SD і USB.
Основні характеристики
- Ультразвукове зварювання на 35 кГц для з'єднань без клею й витратних матеріалів на технічних тканинах
- Версія з вертикальною колонкою та електронним керуванням Seamsonic потужністю, амплітудою і швидкістю
- Потужність 400 Вт для ефективного зварювання нетканих матеріалів, мікрофібри й синтетики
- Сенсорна панель P1 з пам'яттю програм, SD-рідером і USB для серійного виробництва
Технічні характеристики
- Частота: 35 кГц
- Потужність: 400 Вт
- Швидкість: від 0,5 до 10 м/хв
- Тип: вертикальна колонка
- Система: Seamsonic з електронним керуванням
- Напруга: однофазна 230 В, 50/60 Гц
Застосування
Часті запитання
Яка перевага ультразвукового зварювання над ниткою? Ультразвукове зварювання створює молекулярне з’єднання, яке не розпускається й не протікає, без нитки й клею. У результаті шов на синтетичних матеріалах чистіший, міцніший і без жодних витратних матеріалів.
Чи підходить вона для серійного виробництва? Так, система Seamsonic із програмованим керуванням і сенсорною панеллю точно відтворює ті самі параметри в кожному циклі й забезпечує стабільну якість у великосерійному виробництві.

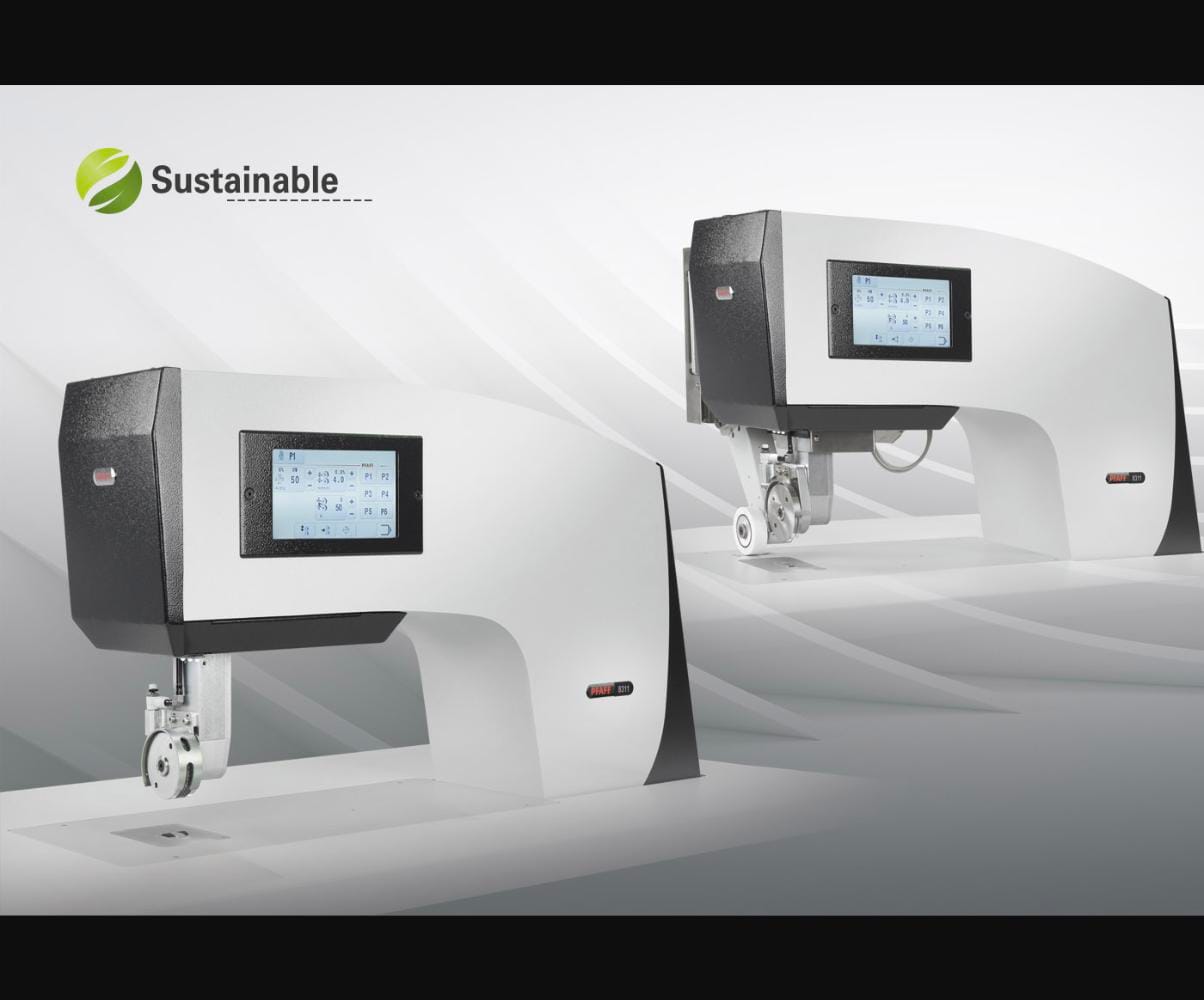

PFAFF 8311-001/002
Ультразвукова зварювальна машина нового покоління з безперервним контролем зусилля зварювання. Керування швидкістю, енергією і зусиллям. Інноваційна система подвійного ролика. Швидкість від 0,5 до 10 м/хв.
Основні характеристики
- Нове покоління з безперервним контролем зусилля зварювання в реальному часі
- Інноваційна система подвійного ролика для рівномірнішого та якіснішого шва
- Керування швидкістю (від 0,5 до 10 м/хв), енергією і зусиллям для повної точності
- Автоматичне виявлення дефектів зварювання для контролю якості у виробництві
Технічні характеристики
- Швидкість: від 0,5 до 10 м/хв
- Система: інноваційний подвійний ролик
- Контроль: безперервний, зусилля зварювання
- Керування: швидкість, енергія і зусилля
- Напруга: однофазна 230 В, 50/60 Гц
Застосування
Часті запитання
Що означає безперервний контроль зусилля? Система в реальному часі вимірює зусилля зварювання в кожній точці шва і попереджає оператора про будь-яке відхилення поза допуском, тож кожен шов має однакову якість і міцність.
Чи відповідає вона стандартам якості? Так, безперервний контроль полегшує дотримання стандартів якості, як-от ISO та EN, для технічних виробів і виробів безпеки.
PFAFF 8311-103/001
Версія Cut & Seal: зварювання й розкрій за одну операцію. Ріжуче колесо з моторним приводом, що вмикається за потреби. Ідеальна для технічних тканин, фільтрів, медичних виробів і outdoor-одягу. Високоміцні мікрошви.
Основні характеристики
- Cut & Seal: зварювання й розкрій за одну операцію для максимальної продуктивності
- Вбудоване ріжуче колесо з моторним приводом для чистого розкрою одночасно із запаюванням
- Керування швидкістю, енергією і зусиллям зварювання з контролем у реальному часі
- Ідеальна для високоміцних мікрошвів на технічних тканинах і медичних виробах
Технічні характеристики
- Швидкість: від 0,5 до 10 м/хв
- Система: Cut & Seal (одночасне зварювання й розкрій)
- Ріжуче колесо: з моторним приводом
- Контроль: безперервний, зусилля зварювання
- Напруга: однофазна 230 В, 50/60 Гц
Застосування
Часті запитання
Що таке функція Cut & Seal? Вона дозволяє зварювати й розрізати матеріал за один крок, без окремої операції розкрою: час циклу скорочується вдвічі, а краї ідеально запаяні й не осипаються.
Для яких тканин вона підходить? Для нетканих матеріалів, мікрофібри, синтетики й технічних тканин. Не підходить для бавовни та інших натуральних волокон, які не зварюються ультразвуком.

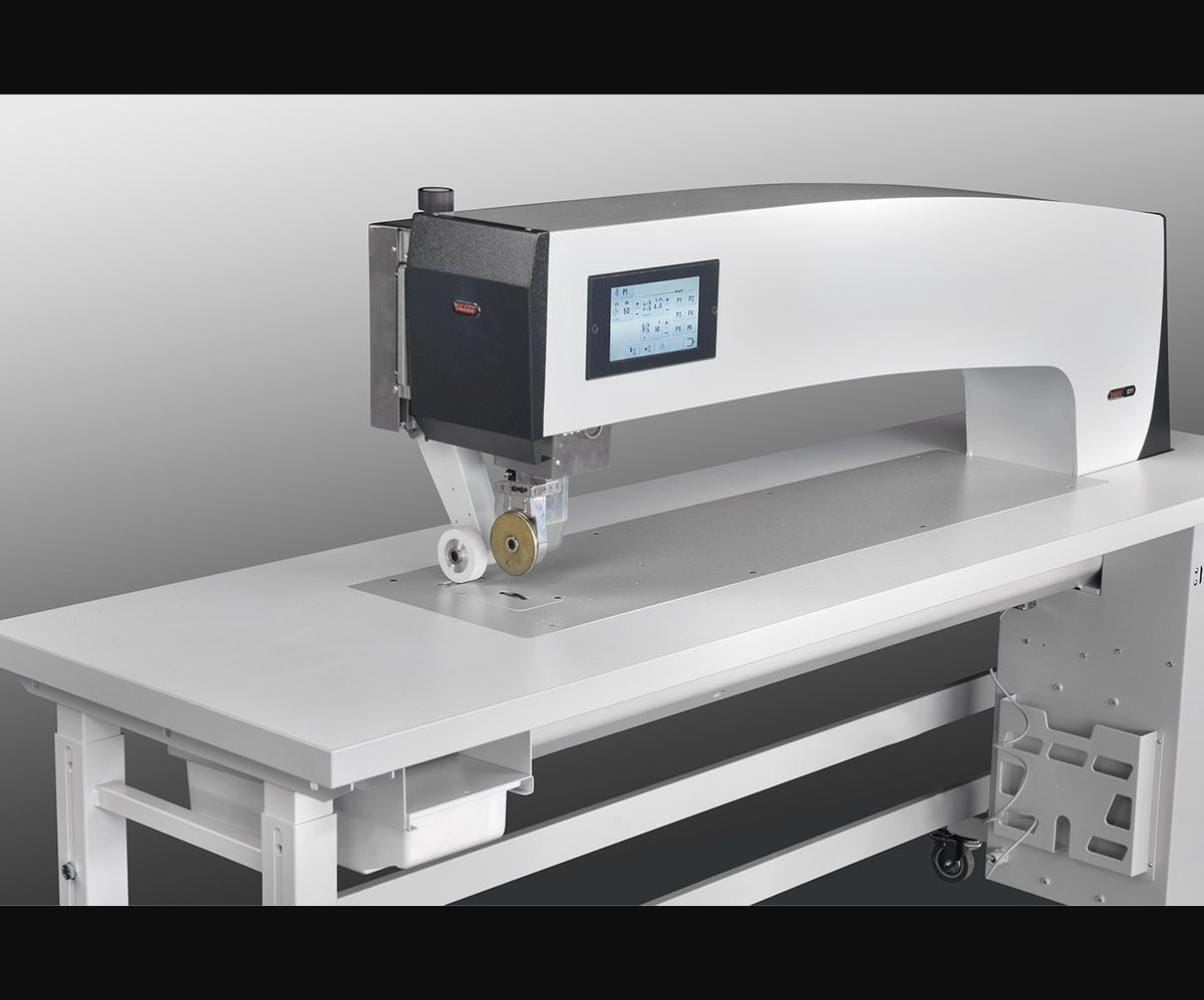

PFAFF 8311 з довгим рукавом
Версія з довгим рукавом (1.000 мм) і безперервним контролем зусилля зварювання. Оптимальна для великих виробів: промислових фільтрів, медичних матраців, тентів і великоформатних технічних матеріалів.
Основні характеристики
- Довгий рукав 1.000 мм для роботи з великоформатними виробами без обмеження простору
- Безперервний контроль зусилля зварювання по всій довжині шва
- Керування швидкістю (від 0,5 до 10 м/хв), енергією і зусиллям ультразвукового зварювання
- Система подвійного ролика для рівномірного зварювання великих технічних матеріалів
Технічні характеристики
- Швидкість: від 0,5 до 10 м/хв
- Довжина рукава: 1.000 мм
- Система: подвійний ролик з безперервним контролем
- Контроль: безперервний, зусилля зварювання
- Напруга: однофазна 230 В, 50/60 Гц
Застосування
Часті запитання
Навіщо потрібен рукав 1.000 мм? Довгий рукав дозволяє працювати з великоформатними деталями без переміщення машини, а це покращує якість шва, бо положення й тиск на матеріал завжди однакові.
Чи має вона ті самі функції, що й стандартна модель? Так, вона має всі розширені функції серії 8311 — безперервний контроль зусилля, систему подвійного ролика й повне електронне керування, — адаптовані для роботи з великими форматами.
Моделі та документація
- Моделі: PFAFF 8311 · PFAFF 8311 з довгим рукавом · PFAFF 8310-041/001 · 8310-041/002 · 8310-041/005
- Для тентів, скринів і сонцезахисту: ультразвук Jentschmann. Зварювання на WeldSonic Solo · WeldSonic Twin 4.0 · WeldSonic Blind · WeldSonic Filter · ScreenSonic 360; розкрій і запаювання краю на CutSonic і CutSonic Pro.
- Документація для завантаження: PFAFF 8310 · PFAFF 8311
- Не знаєте, яка технологія підходить для вашого матеріалу? Надішліть нам ваш запит з фото, і ми проконсультуємо.
